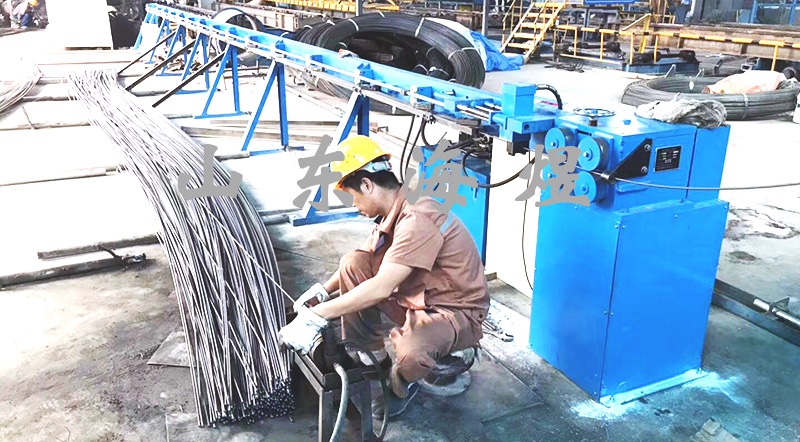

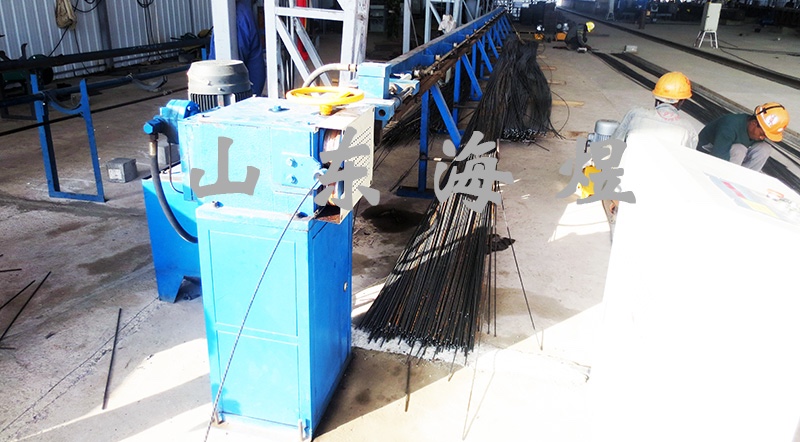

电杆钢筋定长切断机

电杆钢筋定长切断机是集机、电、气、液一体的设备,具有自动计数、长度检测、 变速切断等。自动化程度高、操作简便、高精度等优点,且噪音低,对环境无污染、维修率低。

  • 品牌: 海煜
  • 型号: SYG型
  • 外形尺寸: 16000×1000×1200mm
  • 整机重量: 1600KG

电杆钢筋定长切断机采用台湾产20t气液增压缸为动力。工作时,钢筋以51m/min的速度前行,在定长位置前 500mm处自动减速,钢筋到达定长后,微电脑控制电磁阀工作,气源给增压缸气缸部分压力,气缸活塞杆快速移动,推动动刀压住钢筋,然后,微电脑控制另一电磁阀工作,增压缸增压,油缸部分输出20t的压力,推动动刀切断钢筋,微电脑控制电磁阀工作,增压缸复位,动刀弹簧复位。

本机采用西门子人机界面TD-400C和可编程控制器PLC以及变频器的组合控制,使得设备的自动化程度得到很大提高,操作更加形象、省事,组合控制的所有参数全都在人机界面操作中。

每种参数设定的范围为:长度2000〜16000mm,根数小于等于10000根,长度修正在0.5〜1.5mm之间,超 出上述范围会自动报警停车。同时在工作过程中,设定的根数已切完也会报警停车,必须按面板上的根数清零按钮才能继续工作。为防止干扰导致误动作,应严格将电器柜内的接地端接地。

序号项目参数
1电源电压380V 50Hz
2电源相数三相四线
3钢筋直径范围Φ4.8〜Φ12.6mm
4钢筋长度范围1~16m
5长度精度±0.5mm
7总功率3KW
8气源压力0.3〜0.6MPa
9牵引线速度51m/min


木箱包装
