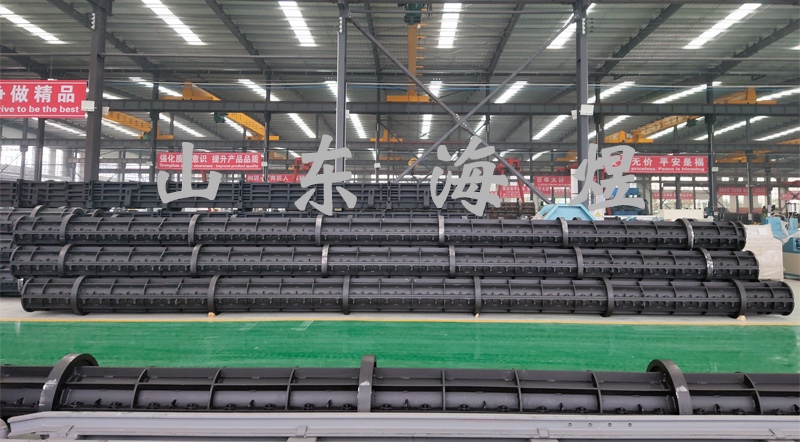

光伏桩模具
光伏桩模具是我司在管桩模具的基础上优化改进而成，广泛应用于生产直径300mm，长度3-10m的光伏桩，产品强度高，不易变型，外观质量好，并且可用一根模具同时生产两根制品。
- 品牌： 海煜
- 型号： ZM300-12.4
- 外形尺寸： Φ610×12400mm
- 整机重量： 2914KG
光伏桩模具是我司在管桩模具的基础上优化改进而成，广泛应用于生产直径300mm，长度3-10m的光伏桩，产品强度高，不易变型，外观质量好，并且可用一根模具同时生产两根制品。
光伏桩模具为整体式钢模，结构坚固，抗张拉力强度大，可实现一模多用，采用加厚筋板、法兰，连接稳固，张拉力强，整体纵筋，稳固性好，管体不易变形，整体式吊环，安全可靠，加厚跑轮，提高了产品质量，延长了使用寿命。
光伏桩模具为两半式结构，直径一般为300mm，长度以3-10m居多。模具生产时须先用压型机把厚度10mm的钢板压成符合制品外形尺寸的要求，再借助法兰、环筋、纵筋加固筒体，使模具能够承受离心过程中各种作用力，最后把模具跑轮用车床整体通车，出厂检验，合格后即为模具成品。
我司的光伏桩模具还具有以下特点：
一、筒体根据客户订购型号定尺下料，筒体最大长度为6m，筒体焊缝少，减轻了焊接变型的影响及人工对接的误差；材质可选择Q235B或Q345B。
二、跑轮材质采用30Mn，耐磨性能好。
三、模具采用段焊工艺，焊接工艺为二氧化碳保护焊，气体使用混合气，焊机采用松下焊机，焊点美观，无焊渣。
四、引进18m超长车床，14.4m以下钢模整体车加工，提高了钢模的同心度。
五、可根据客户要求配置筋板与法兰的规格尺寸，可选12×63mm或20×63mm等尺寸。
六、钢模接口板从以前的龙门刨加工工艺改铣床加工工艺，提高了生产效率及质量的稳定性。
| 规格 | 筒体板 | 企口板 | 纵向筋板 | 环向筋板 | 跑轮 | 端面法兰 | |||
| 直径 | 宽度 | 厚度 | 厚度 | 直径 | |||||
| ZM300 | δ9.75mm | δ27×63mm | δ20×63×2根 | δ12×63mm | ∅610mm | 83mm | δ40mm | δ30mm | ∅460mm |
| 12×63×4根 | |||||||||
