管桩泵送布料设备

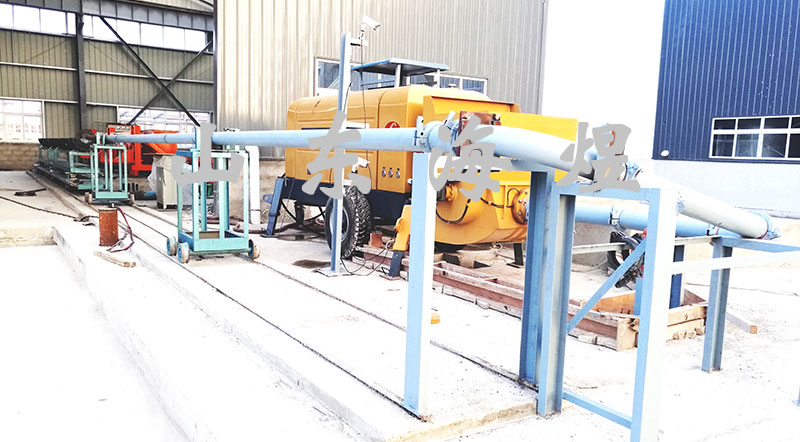

管桩泵送布料设备由管桩泵、计量平车与控制部分组成,是自动化管桩生产线的核心部分;管桩自动泵送系统可实时接收钢模内混凝土实际重量,从而控制计量平车的行走速度,使布料更均匀。

  • 品牌: 海煜
  • 型号: HBT60/1613S
  • 外形尺寸: 6230×2210×2050mm
  • 整机重量: 8000KG

管桩泵送布料设备是由管桩泵、泵管、操作台、可编程控制器、触摸屏、称重系统、编码器、计量平车、计量平车驱动机构等组成。该设备可根据管桩模具内混凝土的泵送量、泵送位置及泵送布料设备泵送能力的大小,通过程序控制计量平车的运行速度,保证模具内的混凝土是均匀分布的,总重量是准确的。这个系统是否精确,完全决定预制桩的混凝土壁厚是否能控制在国标规定的范围内。

对于管桩泵结构的选型主要有两种:1、采用“S”阀技术、2、采用闸板阀技术。我司除可配套“三一重工”和“中联重科”生产的管桩泵外,还可根据客户要求选择我司OEM的管桩泵产品。

采用管桩泵送布料设备泵送混凝土到模具内需要解决两个问题,一是混凝土在模具内的堆积必须是均匀的;二是注入模具内混凝土的重量必须准确。为达到此目的,还需混凝土料计量控制系统。

采用混凝土泵送技术制作预制桩时,混凝土是通过管桩混凝土泵送设备被注入到模具内,并可以达到以下效果。

(1)车间布料工作区只需三人,大大减少了员工数量。

(2)采用泵送布料,混凝土不会落到车间地面,车间干净卫生,不易产生粉尘。

(3)预制桩不再出现合缝漏浆的质量问题。

(4)预制桩桩头裙板几乎不出现裙板凹陷的质量问题,裙边干净。

(5)空模合模时,合模螺栓所需的力矩最小,因此,合模栓的使用寿命得到提高;同时上、下模的跑轮贴合紧密,离心时模具产生跳动小。因此,不但噪音得到一定程度的控制,而且也延长了模具的跑轮、离心机托轮的使用寿命。


序号管桩泵称重平车
1型号HBT60/1613S称重传感器KM01C/D×8只
2最大理论输送量65m3/h速度0-30m/min可调
3最大理论输送压力13.5MPa轨距765mm
4分配阀型式S阀电机功率BWD4-35-7.5KW
5混凝土缸缸径×行程200×1600mm驱动方式16A双排链条正反拖动
6料斗容积0.65m3重量信号传输无线发射接收
7出料口直径180mm电压380V 50Hz
8上料高度1350mm泵管材质猛管
9电机型号Y2-280M-4外形尺寸16.7×1×1.2m
10电机功率90KW

11电压380V 50Hz

12外形尺寸
6230×2210×2050mm

主机部分打捆裸装,配件与电控距木箱包装。
